Resumen de especificaciones
-
Temperatura del proceso
-60°C...+280°C
(-76°F...+540°F) -
Presión de proceso absoluta / límite de sobrepresión máx.
Vacío...100 bar
(1450 psi) -
Densidad min. del medio
Densidad desde 0.4 g/cm3
(0.4 SGU)
Ámbito de aplicación

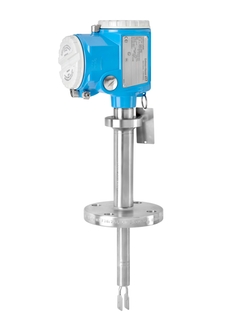

Liquiphant FTL81 es un equipo de detección de nivel para uso en zonas con peligro de explosión que está dotado con todos los certificados internacionales. Prevención de sobrellenados FailSafe en aplicaciones con seguridad funcional hasta SIL3 con un único equipo. Valores de medición fiables, insensibles a: cambios en las propiedades del producto, caudal, turbulencias, burbujas de gas, espuma, vibraciones o adherencias.
Detección de nivel para líquidos con nivel de seguridad de hasta SIL3.
Conexiones a proceso: roscas y bridas
Temperatura: -60 a +280 °C (-76 a +540 °F)
Presión: -1 a +100 bar (-14,5 a +1.450 psi)
Longitud del sensor: tubo de extensión hasta 3 m (9,8 pies)
Material del sensor: 316L, Alloy C
Certificados internacionales de protección contra explosiones, prevención contra reboses WHG, homologaciones para la industria naval, SIL.
Ventajas
Para uso en sistemas que requieren niveles de seguridad funcional hasta SIL3 según IEC 61508 Ed.2.0/ IEC 61511-1/ISA 84-1 y DIN EN ISO 13849
Test de pruebas: intervalo del test de prueba de hasta 12 años, comprobación de equipos tan solo pulsando un botón
Automonitorización permanente y redundancia interna
Salida 4-20 mA (según NAMUR NE 06/NE 43): fácil de integrar (Nivotester FailSafe FTL825) con dos canales de salida (contactos de seguridad) y función de bloqueo o integración directa en PLC de seguridad
Sin necesidad de ajustes: puesta en marcha rápida y de bajo coste
Sin partes mecánicas móviles: sin mantenimiento, sin desgaste, larga vida útil
Monitorización de la horquilla vibrante para prevenir daños, corrosión, adherencias y bloqueos mecánicos
