Resumen de especificaciones
-
Tipo de señal de entrada
12 analógicas (máx) (U, I, TC, RTD, frecuencia, pulsos)
6 digitales (máx) -
Salida
6 relés (máx.)
1 transmisor de generador de energía -
Pantalla
Indicador gráfico en color TFT de 5,7"
-
Suministro de energía
100…230 V AC +/-10%
24V (-10%, +15%) AC/DC -
Almacenamiento/Registro
Memoria interna
Tarjeta SD
Unidad flash USB -
Almacenamiento/registro
Memoria interna
Tarjeta SD
Unidad flash USB
Ámbito de aplicación

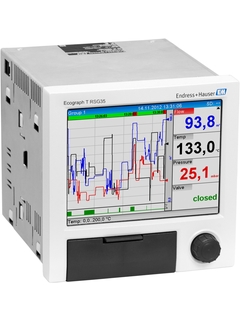

Registro y visualización completa y segura de todas las secuencias del proceso. Las exigencias en la monitorización de proceso y el registro de datos son cada vez más complejas. Puesto que cada valor de medición cuenta, el administrador de datos universal Ecograph T RSG35 graba, visualiza y monitoriza todas las señales de entrada analógicas o digitales. La unidad es fácil de usar y permite ahorrar costes y simplificar la captura de datos. Gracias a su gran variedad de posibilidades de comunicación, resulta posible una integración de sistemas simple.
El Ecograph T es la solución adecuada para una amplia gama de aplicaciones tales como:
Monitorización de calidades y cantidades en la industria del agua y de las aguas residuales
Monitorización de la temperatura en la elaboración de metales
Monitorización de los procesos en las centrales eléctricas
Visualización y registro de los parámetros críticos del proceso
Monitorización del depósito y del nivel
Ventajas
Versátil: hasta 12 entradas universales graban una amplia gama de señales de medición
Una presentación clara: pantalla TFT de 5,7" para la visualización de los valores medidos en un máximo de cuatro grupos, con un indicador digital de gráficos de barras y curvas
Seguro: almacenamiento de datos fiable con memoria interna y tarjeta SD independiente
Fácil: funcionamiento intuitivo mediante el navegador (dial de tipo jog/shuttle) en campo o funcionamiento fácil de usar en el PC mediante del servidor Web integrado
Compacto: poca profundidad de instalación, ahorra espacio y dinero
Habilitado desde el sistema: interfaces comunes, tales como Ethernet, RS232/485, USB y función de dispositivo esclavo opcional para Modbus RTU/TCP.
Notificación por correo electrónico en caso de alarma y infracción de los límites
