Resumen de especificaciones
-
Tipo de señal de entrada
1x pulsos/analógica
2x RTD/analógica
Lazo de fuente de alimentación de 24 V CC (+/-16 %) -
Salida
1x 4...20 mA
2x digital (colector abierto) -
Pantalla
LCD de matriz de puntos 160 x 80 con retroiluminación blanca
Cambia de color en caso de evento de alarma
Área de visualización activa de 70 x 34 mm -
Cálculos
Cantidad de calor y diferencia en la cantidad de calor
Ámbito de aplicación

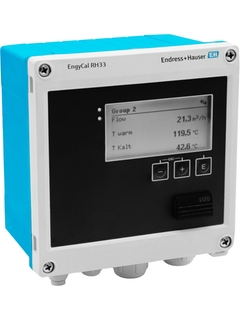

El medidor de BTU RH33 se usa en aplicaciones con medios portadores de energía líquidos.
Calcula la energía térmica que transporta el agua según EN1434, agua glicolada u otros fluidos como aceites térmicos. El ajuste de los sensores de temperatura usando sensores de temperatura calibrados se hace en el equipo.
El software disponible como accesorio permite mostrar ahorros de dinero potenciales.
El equipo dispone de un certificado de Custody Transfer (facturación) y permite efectuar mediciones bidireccionales, por ejemplo, carga/descarga de un acumulador de calor.
Registro y facturación de las cantidades de calor y frío en:
Circuitos de calefacción
Circuitos de refrigeración
Circuitos de calefacción y refrigeración combinados
Ámbitos de aplicación típicos en la industria, redes de transmisión de calor de larga distancia y automatización de edificios.
Ventajas
El consumo energético transparente le ayuda ahorrar en costes energéticos
Los sensores de temperatura calibrados, electrónicamente emparejados, aseguran la máxima exactitud de medición y permiten la sustitución de los sensores de temperatura individuales incluso en equipos certificados para uso en campo (¡sin necesidad de volver a adquirir el certificado!)
Tarificación para facturación según requisitos
Registro de datos detallado de los valores en curso y de recuento y de mensajes de error, condiciones de infracción de límites y cambios en los parámetros de configuración
Los modelos estándar son aptos para conectar y suministrar a todos los transmisores de caudal y puntos de medición de temperatura comunes
Lectura remota por Ethernet y buses de campo
Fiabilidad y exactitud de medición verificadas y certificadas
