Producto no disponible en este mercado
*Please contact your Endress+Hauser sales partner for any further questions.
Resumen de especificaciones
-
Error de medición máx.
Densidad: ±0,01 g/cm³
Temperatura: ±0,5 K
Velocidad del sonido: 2 m/s -
Rango de medición
Concentration According to concentration app data sheet, maximum 0 to 100 %
Sound velocity 600 to 2000 m/s
Temperature, maximum 0 to +100 °C (32 to +212 °F)
Acoustic density 0.7 to 1.5 g/cm³ -
Rango de temperatura del medio
0 a 120 °C (32 a 248 °F)
-
Temperatura del proceso
0 to 120°C (32 to 248 °F)
-
Máx. presión de proceso
máx. 16 bar a 20 °C (232 psi a 68 °F)
-
Presión de proceso
max. 16 bar at 20 °C (232 psi at 68 °F)
-
Materiales húmedos
Stainless steel1.4404 (316L)
Ámbito de aplicación

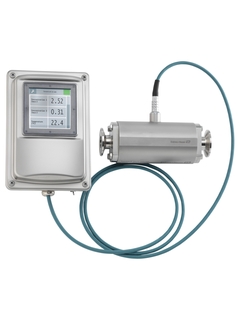

Teqwave H is ideal for real-time liquid analysis in hygienic applications like spirits and soft drink production. End customers and equipment manufacturers value its highly accurate in situ concentration measurement and hygienic design. Teqwave reduces the operational expenditure by monitoring various measuring parameters at once. Match your Teqwave transmitter perfectly to your production needs by flexible definition and extension of your application range.
The acoustic waveguide measures precisely and reliably, even the smallest changes are detected
Continuous quality monitoring of beverages and in cleaning processes
Device properties

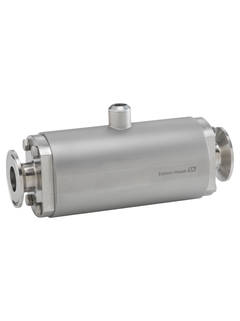

Nominal diameter: DN 25 (1")
Sensor housing made of stainless steel (3-A, EHEDG)
Accurate and independent of flow profile
Industry-compliant, easy installation via DIN rail and pipe mounting set
3.5" TFT color touch screen or LED indication
4-20 mA, Modbus TCP
Ventajas
High accuracy and repeatability – concentration calculation with latest algorithms
Fulfilment of hygienic requirements – easily cleanable full-bore sensor
Full transparency – constant monitoring of product quality without sampling
Highest process safety – reliable metering due to robust, maintenance-free sensor
Customized usage – innovative application concept, expendable for changing measuring tasks
Simplified process control – user-friendly operation and clear status visualization
Local data backup – integrated data storage for measured values up to 7,5 years
